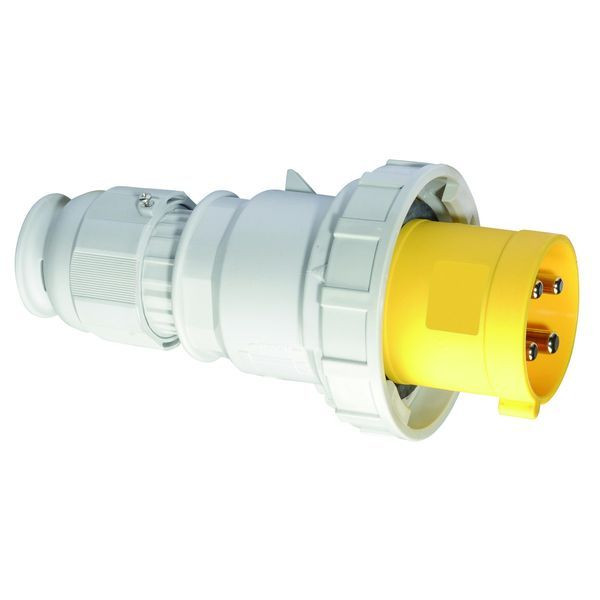

Abbildung ähnlich
03563795 BALS 2183 Stecker 63 4 110 4H
2183
4024941021838
2183
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Stecker TE
63A 4p (3P+PE) 110V (100 - 130V~) 4h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Kragen gelb RAL 1012, Betätigungsschieber grau RAL 7035, Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035
Gerätehöhe: 234 mm, Gerätebreite: 114 mm, Gerätetiefe: 114 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,66 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 4 h |
| Kennfarbe | gelb |
| Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
| RAL-Nummer | 1012 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
