Abbildung ähnlich
03564786 BALS 21461 Stecker 63A5P690 5H
21461
4024941214612
21461
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

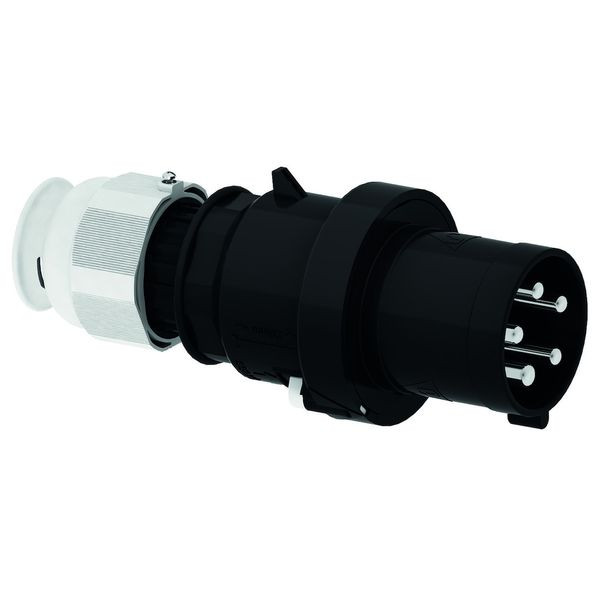

Stecker TE
63A 5p (3P+N+PE) 690V (347/600 - 400/690V~) 5h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Betätigungsschieber grau RAL 7035, Kragen schwarz RAL 9005, Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035
Gerätehöhe: 234 mm, Gerätebreite: 97 mm, Gerätetiefe: 98 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,66 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 5 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 600-690 V (50+60 Hz) schwarz |
| RAL-Nummer | 9005 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Stecker TE 63A 5p 690V 5h, IP44 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_21461_de.pdf, 543.66 KB)
Datei
(pdb_CE_Stecker_63A.pdf, 151.11 KB)
Datei
(pdb_DB_21461_de_CH.pdf, 1.74 MB)
Datei
(pdb_DB_21461_en_GB.pdf, 1.74 MB)
Datei
(pdb_DB_21461_en_PL.pdf, 1.74 MB)
Datei
(pdb_DB_21461_fr_FR.pdf, 1.74 MB)
Datei
(pdb_60003215_BA_St_Ku_63A_125A_Schraub_105.pdf, 2.22 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
