Abbildung ähnlich

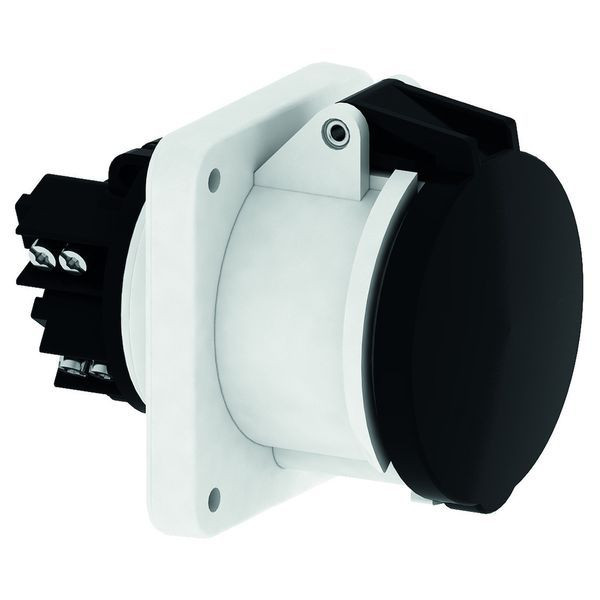

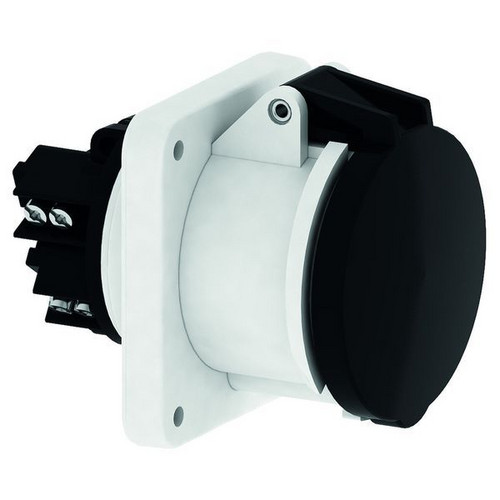

03564574 BALS 13849 Anbausteckdose 63A5P690 5H
13849
4024941138499
13849
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose TE gerade
63A 5p (3P+N+PE) 690V (347/600 - 400/690V~) 5h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035
Gerätehöhe: 114 mm, Gerätebreite: 100 mm, Gerätetiefe: 134 mm
Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,49 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 5 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 600-690 V (50+60 Hz) schwarz |
| RAL-Nummer | 9005 |
| Bohrlochabstand vertikal | 85 mm |
| Bohrlochabstand horizontal | 77 mm |
| Flanschmaß vertikal | 107 mm |
| Flanschmaß horizontal | 100 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose TE gerade 63A 5p 690V 5h, IP44 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_13849_de.pdf, 561.44 KB)
Datei
(pdb_CE_Steckdosen_63A.pdf, 150.61 KB)
Datei
(pdb_DB_13849_de_CH.pdf, 1.78 MB)
Datei
(pdb_DB_13849_en_GB.pdf, 1.78 MB)
Datei
(pdb_DB_13849_en_PL.pdf, 1.78 MB)
Datei
(pdb_DB_13849_fr_FR.pdf, 1.78 MB)
Datei
(pdb_60003216_BA_Wd_Ad_63A_125A_Schraub_169.pdf, 2.07 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
