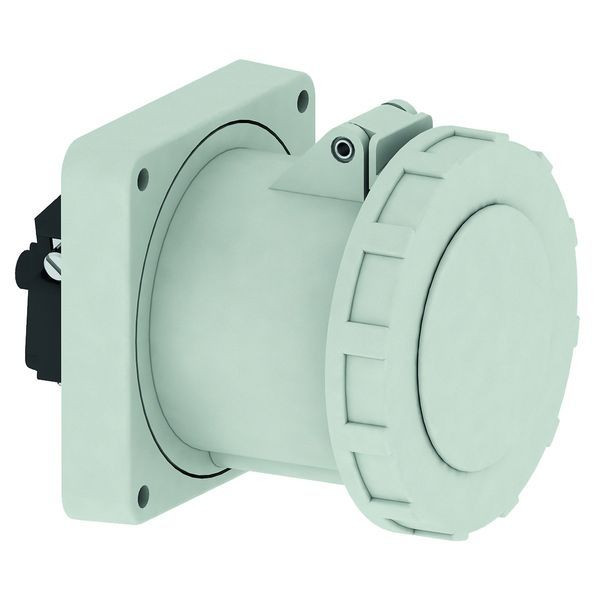

Abbildung ähnlich
03564486 BALS 13613 Anbausteckdose 125A5P50 AC 1
13613
4024941136136
13613
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose TE gerade
125A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP67
Technische Kennfarbe: grau RAL 7035
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 70,0 qmm (möglicherweise begrenzt durch eingesetzte Kabeleinführung)
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grau RAL 7035, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 129 mm, Gerätebreite: 125 mm, Gerätetiefe: 166 mm
Flanschmaß vertikal: 120 mm, Flanschmaß horizontal: 120 mm
Bohrlochabstand vertikal: 100 mm, Bohrlochabstand horizontal: 100 mm
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 1,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 125 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 1 h |
| Kennfarbe | grau |
| Spannung nach EN 60309-2 | >50 V grau |
| RAL-Nummer | 7035 |
| Bohrlochabstand vertikal | 100 mm |
| Bohrlochabstand horizontal | 100 mm |
| Flanschmaß vertikal | 120 mm |
| Flanschmaß horizontal | 120 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose TE gerade 125A 5p >50V grau 1h, IP67 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_13613_de.pdf, 605.06 KB)
Datei
(pdb_CE_Steckdosen_125A.pdf, 150.27 KB)
Datei
(pdb_DB_13613_de_CH.pdf, 1.82 MB)
Datei
(pdb_DB_13613_en_GB.pdf, 1.82 MB)
Datei
(pdb_DB_13613_en_PL.pdf, 1.82 MB)
Datei
(pdb_DB_13613_fr_FR.pdf, 1.82 MB)
Datei
(pdb_60003216_BA_Wd_Ad_63A_125A_Schraub_156.pdf, 2.07 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
