Abbildung ähnlich
03564459 BALS 13186 Anbausteckdose 63 3 230 6H
13186
4024941131865
13186
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

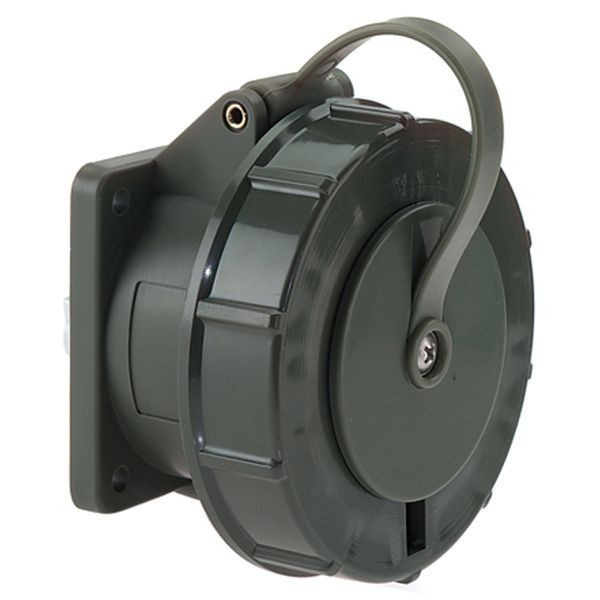

Anbausteckdose TN gerade
63A 3p (2P+PE) 230V (200 - 250V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9
Gerätehöhe: 114 mm, Gerätebreite: 111 mm, Gerätetiefe: 139 mm
Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Ein Pilotkontakt ist vorhanden, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 AS 047
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,5 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Militärausführung | ja |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | grün |
| Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
| Bohrlochabstand vertikal | 85 mm |
| Bohrlochabstand horizontal | 77 mm |
| Flanschmaß vertikal | 107 mm |
| Flanschmaß horizontal | 100 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose TN gerade 63A 3p 230V 6h, IP67 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_13186_de.pdf, 777.4 KB)
Datei
(pdb_CE_Steckdosen_63A.pdf, 150.61 KB)
Datei
(pdb_DB_13186_de_CH.pdf, 789.21 KB)
Datei
(pdb_DB_13186_en_GB.pdf, 789.2 KB)
Datei
(pdb_DB_13186_en_PL.pdf, 789.16 KB)
Datei
(pdb_DB_13186_fr_FR.pdf, 789.25 KB)
Datei
(pdb_60003216_BA_Wd_Ad_63A_125A_Schraub_164.pdf, 2.07 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
