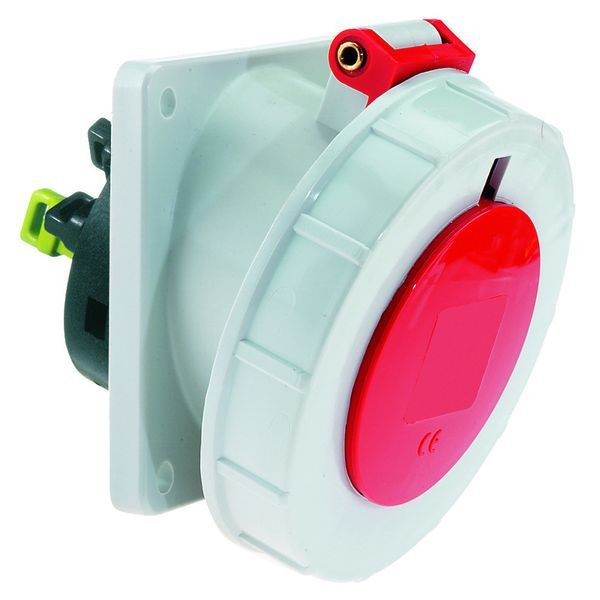

Abbildung ähnlich
03564401 BALS 12928 Anbausteckdose 32A5P400 6H
12928
4024941129282
12928
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT TE geneigt
32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 110 mm, Gerätebreite: 101 mm, Gerätetiefe: 119 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 32 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Bohrlochabstand vertikal | 85 mm |
| Bohrlochabstand horizontal | 77 mm |
| Flanschmaß vertikal | 100 mm |
| Flanschmaß horizontal | 92 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose QUICK-CONNECT TE geneigt 32A 5p 400V 6h, IP67 |
