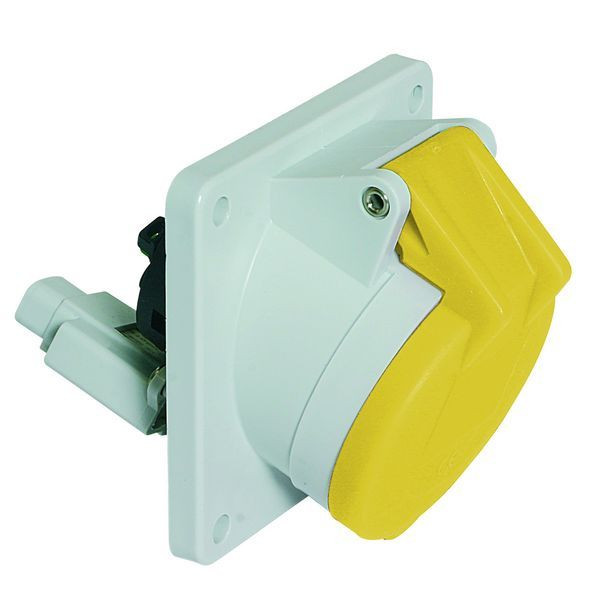

Abbildung ähnlich
03565237 BALS 120588 Anbausteckdose 32 3 110 4H
120588
4024941014762
120588
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT TE geneigt
32A 3p (2P+PE) 110V (100 - 130V~) 4h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel gelb RAL 1012, Gehäuse grau RAL 7035
Gerätehöhe: 94 mm, Gerätebreite: 85 mm, Gerätetiefe: 126 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Öffnerkontakt) ausgerüstet, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Schließerkontakt) ausgerüstet
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 32 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 4 h |
| Kennfarbe | gelb |
| Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
| RAL-Nummer | 1012 |
| Bohrlochabstand vertikal | 70 mm |
| Bohrlochabstand horizontal | 70 mm |
| Flanschmaß vertikal | 85 mm |
| Flanschmaß horizontal | 85 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose QUICK-CONNECT TE geneigt 32A 3p 110V 4h, IP44 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_120588_de.pdf, 731.73 KB)
Datei
(pdb_CE_Steckdosen_32A.pdf, 150.97 KB)
Datei
(pdb_DB_120588_de_CH.pdf, 736.33 KB)
Datei
(pdb_DB_120588_en_GB.pdf, 736.31 KB)
Datei
(pdb_DB_120588_en_PL.pdf, 736.27 KB)
Datei
(pdb_DB_120588_fr_FR.pdf, 736.33 KB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_210.pdf, 1.94 MB)
