Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

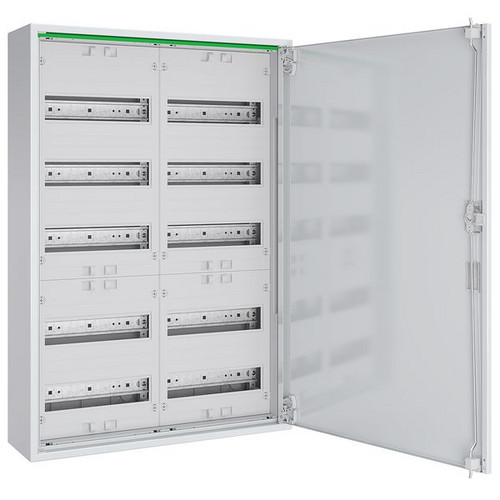

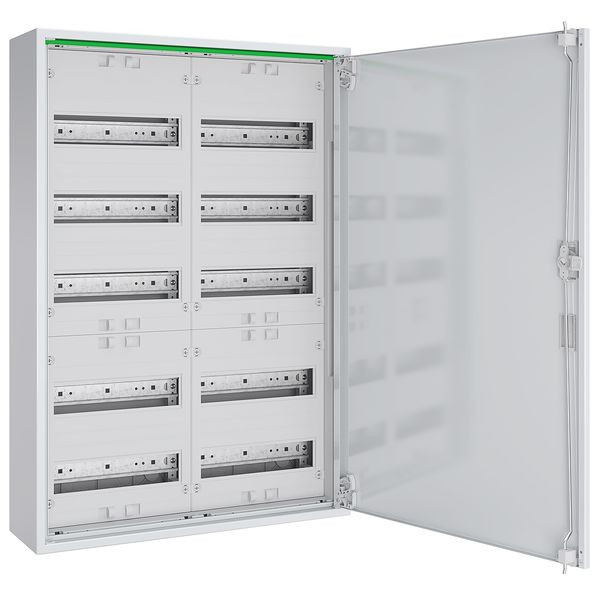

Komplettschrank für Aufputzmontage bestehend aus: RM-Gehäuse mit Volltür, 2x Verteilerfeld 5-reihig, 120 TE, für Reiheneinbaugeräte, mit PE/N-Steckklemmen, IP44
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 550 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Gewicht | 15,7 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 800 mm |
| Tiefe | 170 mm |
| RAL-Nummer | 9016 |
| Anzahl der Reihen | 10 |
| Einbauhöhe | 800 mm |
| Art der Abdeckung | Tür |
| Einbaubreite | 550 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 95 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | geschlossen |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| UV-beständig | ja |
| Art der Tür | einfach |
| Kurzbeschreibung | Feldverteiler AP T:160mm mit Volltür 2x5-reihig Komplettschrank REG |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
