Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

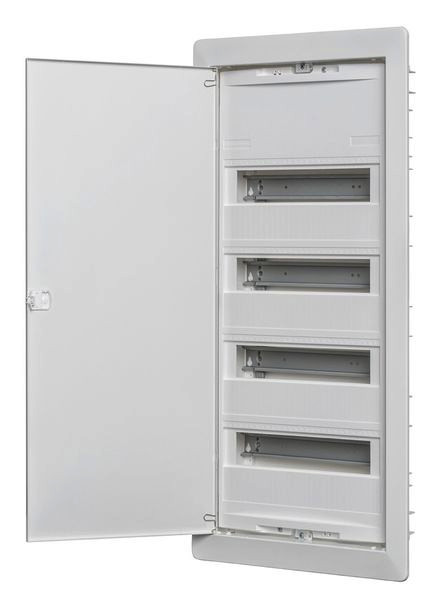

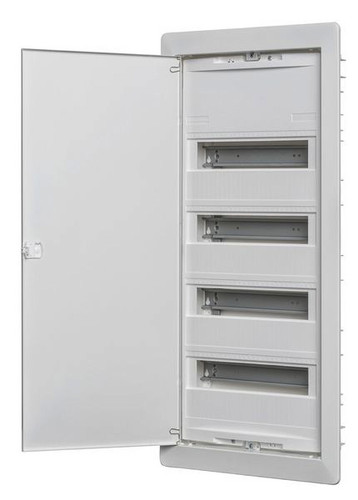

Unterputz-Kleinverteiler mit Steckklemmen,PE 6 x2,5-16 + 21 x1,5-4mm²,N+N 2 x(3 x2,5-16 + 14 x1,4-4mm²),zusätzliche N-FI-Klemme 3 x16,2 x10mmq,Blendrahmen BxHxT (mm) 344 x749 x11,Nischenmaße BxHxT (mm) 330 x710 x90,TE je 18mm 48/56,Reihen 4,Unterputz-Kleinverteiler,Schutzisoliert II,Schutzart: IP 30,Für Geräte bis 63A,Farbton: RAL 9016,verkehrsweiß,Einfachster Türanschlagwechsel ohne Demontage des Blendrahmens,Flacher Türverschluss mit Schnapptechnik,EinfachesAustauschen gegen ein Schloss,Geeignet für Einbaugeräte bis 70mm Tiefe,Gebaut nach DIN VDE 0603-1,DIN 43871,MauerkastenAus Kunststoff,mit GerätetragschieneAus Stahlblech,Tiefe 88/90mm,N/PE-Steckklemmen,fingersicher in montagefreundlicher Schnapptechnik,N-FI-Erweiterungsklemme,serienmäßig für 2-,3- und 4-reihige Verteiler zur seitlichen Schnappbefestigung enthalten,Geräteabdeckung mit Geräteausschnitten,H = 46mm,für 12 TE,(symmetrisch erweiterbarAuf 14 TE),Plombierbar,2-Punkt-Befestigung,Blendrahmen mit VolltürAus Stahlblech,Stromkreisbeschriftungen und Blatt mit Piktogrammen,Putzschutzplatte,
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 344 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 36 |
| Gewicht | 4,93 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Unterputz |
| Farbe | weiß |
| Höhe | 749 mm |
| Tiefe | 99 mm |
| RAL-Nummer | 9016 |
| Anzahl der Reihen | 4 |
| Art der Abdeckung | ohne |
| Innentiefe | 76 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Ausführung Deckel | mit Ausschnitt |
| Art der Schließung | sonstige |
| Einbautiefe | 90 mm |
| Einbauhöhe | 710 mm |
| Einbaubreite | 330 mm |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| UV-beständig | ja |
| Art der Tür | einfach |
| Kurzbeschreibung | AMIGO Kleinverteiler, 4-reihig, UP mit Volltür, BxHxT: 330x710x90mm |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
