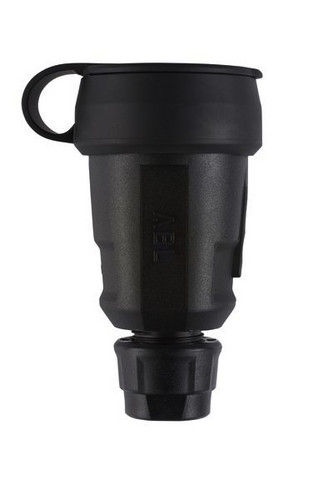

Artikelbild
Abbildung ähnlich
ABL

04616551
ABL 100000080 Hight Kuppl SK MD sw

100000080 4011721189178 100000080
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen
1.750 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Kupplung der Produktfamilie Hightech nach SCHUKO Standard mit Manschette besteht aus Elamid und ist Made in Germany.

Produktvorteile:

  • Belastbar bis 1 Tonne – Hammerzeichen
  • Schutzart IP44 durch verschraubte Dichtung mit Selbstlockerungsschutz
  • Kabelknickschutz und Kabelabdichtung
  • Großer Anschlussraum für Leitungen bis 2,5 mm2
  • Leitungsdurchmesser von 6 - 12 mm

Einfaches und komfortables Anschließen durch

  • unverlierbare Kappenbefestigungsschraube
  • geöffnete Anschlussschrauben und
  • aus einer Richtung und mit einem einzigen Schraubendreher anschließbare Schrauben

Use Case:

  • Für den Einsatz unter erschwerten Bedingungen
  • Für schwere mechanische Beanspruchungen in trockenen, feuchten und nassen Räumen sowie im Freien, z. B. auf Baustellen oder in landwirtschaftlichen Betrieben

Merkmale

Schutzart (IP) IP44
Polzahl 2
Verpackungseinheit 10
Verpackungseinheit 1750
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Nennstrom 16 A
Nennspannung 250 V
Farbe schwarz
Werkstoffgüte Thermoplast
Werkstoff Kunststoff
Anschlusstechnik Schraubklemme
Steckrichtung gerade
Für "erschwerte Bedingungen" (nach VDE) ja
Ausführung Kupplung CEE 7/3 (Typ F)
Halogenfrei ja
RAL-Nummer 9005
Kurzbeschreibung Hightech connector, SCHUKO, Elamid, black, collar, IP44, Type 1580
eClass 11.0 - Klasse 27440521
UNSPSC 14.0801 - Klasse 39121406

Anhänge

icon
Datei
pdb_TechnischesDatenblatt_1520_1580_Hightech_SCHUKO.pdf (695.9 KB)
icon
Datei
pdb_TechnischesDatenblatt_1520_1580_Hightech_SCHUKO_EN.pdf (688.81 KB)
icon
Datei
pdb_TechnischesDatenblatt_1520_1580_Hightech_SCHUKO_FR.pdf (687.84 KB)
icon
Datei
pdb_TechnischesDatenblatt_1520_1580_Hightech_SCHUKO_NL.pdf (688.27 KB)
