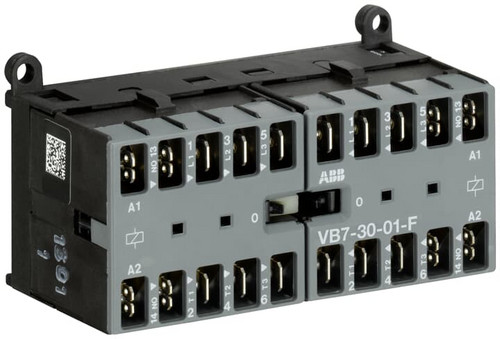

Abbildung ähnlich
01589528 ABB VB7-30-01-F 24V 40-450HZ Wendeschütz
VB7-30-01-F-01
4013614191336
GJL1311903R0011
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 96.2 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 V |
| Anschlussart Hauptstromkreis | Flachsteckanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Schutzart (NEMA) | 1 |
| Bemessungsbetriebsleistung NEMA | 2.2371 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | sonstige |
| Kurzbeschreibung | VB7-30-01-F-01 Wendeschütz 24V 40-450Hz |
| Höhe | 57.5 mm |
| Tiefe | 46.7 mm |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
