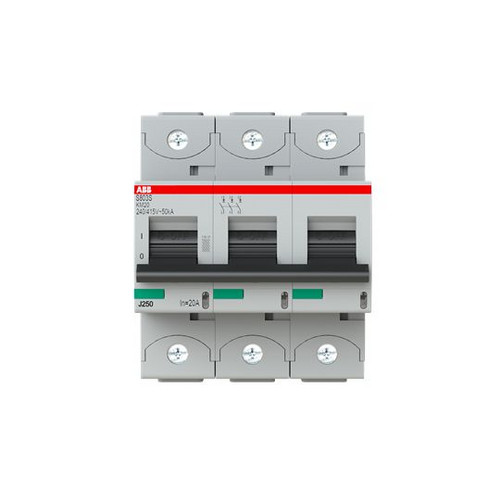

Artikelbild
Abbildung ähnlich
ABB

01029530
ABB S803S-KM20 nur magnetische Auslösung 3P,

S803S-KM20 7612271202194 2CCS863001R0486
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Hochleistungs-Sicherungsautomaten der Baureihe S800S schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S bestens abgesichert.

Merkmale

Verpackungseinheit 1
Gewicht 0,74
Gewichtseinheit KG
Gewichtbezugsmenge 1
Einbautiefe 82.5 mm
Bemessungsstrom 20 A
Frequenz 50 - 60 Hz
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 4.5
Polzahl (gesamt) 3
Bemessungsisolationsspannung Ui 690 V
Anzahl der abgesicherten Pole 3
Anschließbarer Leiterquerschnitt eindrähtig 0 - 70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 50 mm²
Umgebungstemperatur während des Betriebs -40 - 70 °C
Zusatzeinrichtungen möglich ja
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Kurzbeschreibung Hochleistungs-Sicherungsautomat nur magnetische Auslösung, 3P, 20A
Verlustleistung 10.5 W
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 50 kA
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601
