Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

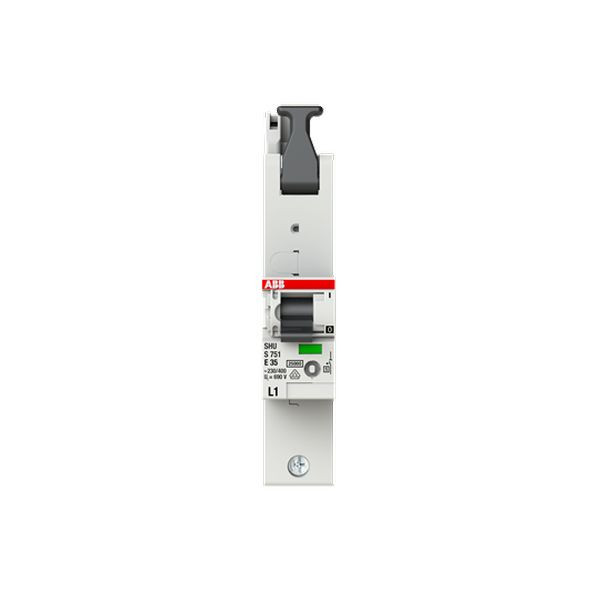

Der selektive Hauptsicherungsautomat zur direkten Montage auf 4- oder 5polige 40 mm-Sammelschienensysteme 12 x 5 mm2 und 12 x 10 mm2, die Montage und der Anschluss der Abgangsleitungen erfolgt werkzeuglos über Federklemmen, zusätzliche Rahmenklemmen erlauben die Einspeisung in das Sammelschienensystem bis 50 mm2 Anschlussquerschnitt bzw. 100 A Einspeisestrom.
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
Merkmale
| Polzahl | 1 |
| Verpackungseinheit | 1 |
| Gewicht | 0,4 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Bemessungsstrom | 35 A |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsabschaltvermögen | 25 kA |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Montageart | Sammelschiene |
| Baugröße (nach DIN 43880) | 6 |
| Kurzbeschreibung | Hauptleitungsschutzschalter SH-Schalter in E-Char., 25kA, 35A, 1P |
| eClass 11.0 - Klasse | 27141903 |
| UNSPSC 14.0801 - Klasse | 39121601 |
