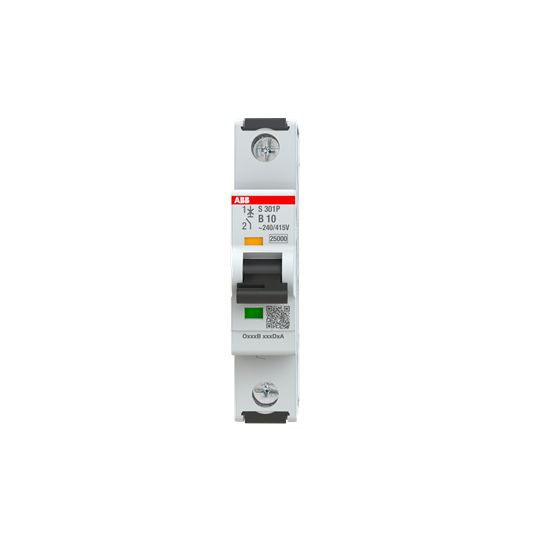

Artikelbild
Abbildung ähnlich
ABB

01035738
ABB S301P-B10 Sicherungsautomat 25kA 10A 1P

S301P-B10 4016779080521 2CDS381001R0105
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen
120 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Sicherungsautomaten der Baureihe S300P schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN 60947-2 und UL 1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Die Montage und Demontage auf der Hutschiene ist werkzeugfrei und auch aus dem Sammelschienenverbund möglich. Die Sicherungsautomaten verfügen über eine frontseitige Fehleranzeige zur Unterscheidung zwischen Auslösung im Fehlerfall und manuellem Ausschalten. Die ausführliche technische Dokumentation kann über einen QR-Code auf der Gerätefront schnell aufgerufen werden. Zahlreiche Zulassungen und ein umfassendes Zubehörsortiment machen den S300P fit für den weltweiten Einsatz in anspruchsvollen Anwendungen.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 120
Verpackungseinheit 10
Gewicht 0,12
Gewichtseinheit KG
Gewichtbezugsmenge 1
Einbautiefe 69 mm
Bemessungsstrom 10 A
Frequenz 50 - 60 Hz
Bemessungsisolationsspannung Ui 500 V
Überspannungskategorie 4
Verschmutzungsgrad 3
Breite in Teilungseinheiten 1
Anzahl der abgesicherten Pole 1
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 25 mm²
Umgebungstemperatur während des Betriebs -40 - 70 °C
Zusatzeinrichtungen möglich ja
Polzahl (gesamt) 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 15 kA
Bemessungsstoßspannungsfestigkeit Uimp 6 kV
Kurzbeschreibung Sicherungsautomat B-Char., 25 kA, 10A, 1P
Verlustleistung 1.4 W
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601
