Artikelbild
Abbildung ähnlich
ABB

02430261

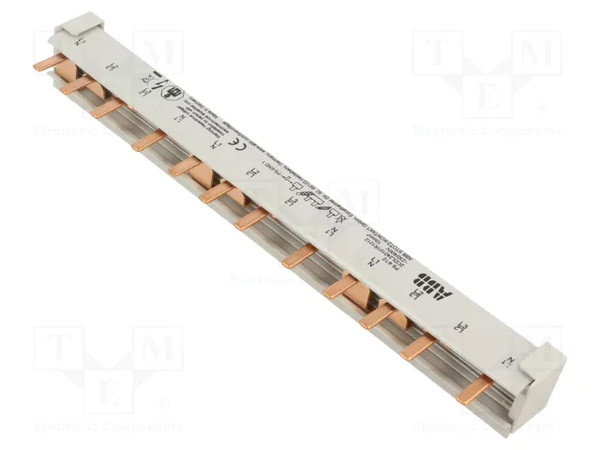

ABB PS4/12NN Phasenschiene 4Ph.,12Pins,10qmm

PS4/12NN 4016779060301 2CDL240102R1012
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
30 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Merkmale

Länge 24 mm
Polzahl 12
Verpackungseinheit 1
Verpackungseinheit 30
Gewicht 0,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Isoliert ja
Anzahl der Phasen 4
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Bemessungskurzzeitstromfestigkeit Icw 25 kA
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 3
Max. Bemessungsbetriebsspannung Ue 690 V
Teilungsmaß 17.5 mm
Breite in Teilungseinheiten 12
Kurzbeschreibung Phasenschiene 4Ph., 12 Pins, 10mm2 Phasenfolge L1-L2-L3-N-L1-N-L2-N-L3-N-L1-N-…
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117
