Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

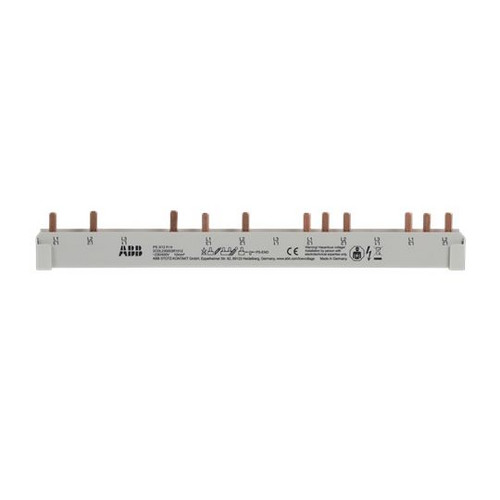

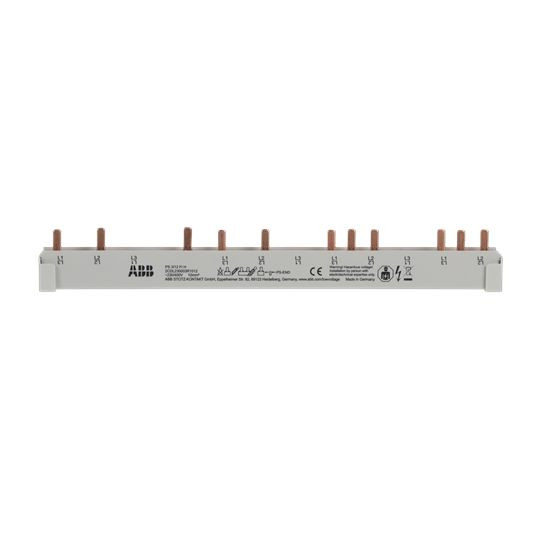

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Merkmale
| Länge | 219 mm |
| Polzahl | 12 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 50 |
| Gewicht | 0,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Isoliert | ja |
| Geeignet für Geräte mit Hilfsschalter | ja |
| Geeignet für Geräte mit N-Leiter | ja |
| Kupferzahl | 11 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Anzahl der Phasen | 3 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Teilungsmaß | 44698 mm |
| Breite in Teilungseinheiten | 13 |
| Kurzbeschreibung | Phasenschiene 3-phasig, 12 Pins, 10 mm², für FI mit HK |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Verpackungseinheit | 1470 |
| Bemessungsfehlerstrom | 0.03 A |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 16 A |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 2 |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 16 mm² |
| Verlustleistung | 4.5 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
| 1.470 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Werkstoff | Kupfer |
| Ausführung | 10x3 mm |
| Ausführung der Oberfläche | verzinnt |
| Bemessungsstrom In | 140 A |
| eClass 11.0 - Klasse | 27141139 |
| UNSPSC 14.0801 - Klasse | 39121117 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Breite | 12 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 320 |
| eClass 11.0 - Klasse | 27141141 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| PEN-Funktion möglich | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 16 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 85.7 mm |
| Tiefe | 40.8 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 320 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Breite | 10 mm |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 19800 |
| Verpackungseinheit | 25 |
| eClass 11.0 - Klasse | 27141135 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Werkstoff | Kunststoff |
| Ausführung der Verriegelung | schraubenlos |
| Höhe | 44 mm |
| Tiefe | 28 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 25 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
| 19.800 ST | Menge übernehmen |
01070007
ABB S201-B16 Sicherungsautomat Hilfsschalter
S201-B16 COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 3840 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 120 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 16 A |
| Frequenz | 50 - 60 Hz |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 2.5 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 120 ST | Menge übernehmen |
| 3.840 ST | Menge übernehmen |
Angaben zur Marke
ABB
Hersteller
ABB STOTZ-Kontakt GmbH Eppelheimer Str. 82 DE 69123 Heidelberg debitorenbuchhaltung.sas@de.abb.com
