Abbildung ähnlich

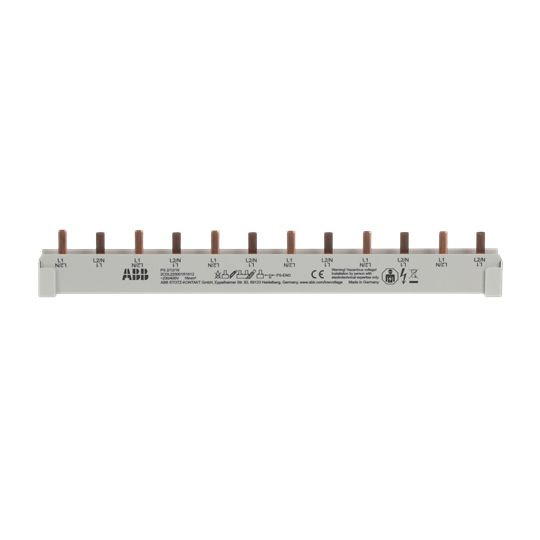

02442105 ABB PS2/12/16 Phasenschiene 2Ph.,12Pins,16qm
PS2/12/16
4016779646918
2CDL220001R1612
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Merkmale
| Länge | 214 mm |
| Polzahl | 12 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 50 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Isoliert | ja |
| Anzahl der Phasen | 2 |
| Querschnitt | 16 mm² |
| Bemessungsdauerstrom Iu | 80 A |
| Ausführung des elektrischen Anschlusses | Stift |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Anzahl Geräte | 6 |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Teilungsmaß | 17.6 mm |
| Kupferzahl | 10,50 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Farbe | grau |
| Breite in Teilungseinheiten | 12 |
| Kurzbeschreibung | PS2/12/16 Phasenschiene 2Ph.,12Pins,16qmm |
