Artikelbild
Abbildung ähnlich
ABB

01452628

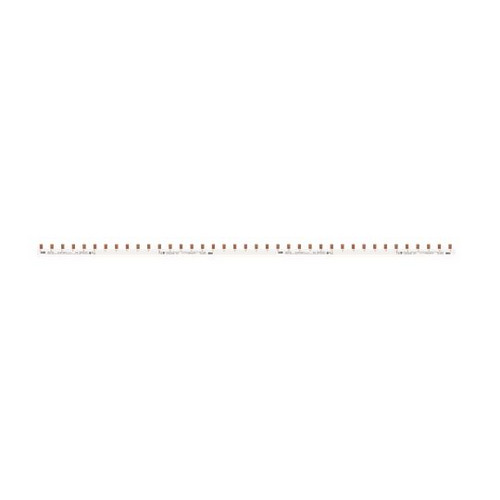

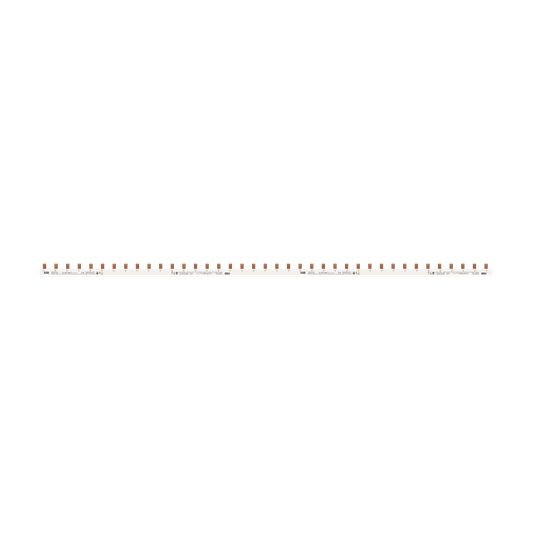

ABB PS 3/39/16 ILTS-E Phasenschiene 16qmm

PS 3/39/16 ILTS 4016779669580 2CDL030101R1639
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Merkmale

Länge 1050 mm
Polzahl 39
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Isoliert ja
Kupferzahl 130 /100st
Kupfer-Basis 150,00 EUR/100kg
Anzahl der Phasen 3
Querschnitt 16 mm²
Bemessungsdauerstrom Iu 80 A
Bemessungskurzzeitstromfestigkeit Icw 25 kA
Geeignet für Anzahl Geräte 13
Max. Bemessungsbetriebsspannung Ue 690 V
Teilungsmaß 17.5 mm
Breite in Teilungseinheiten 60
Kurzbeschreibung Phasenschiene 3-phasig, 39 Pins, 16 mm², für ILTS-E
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117
