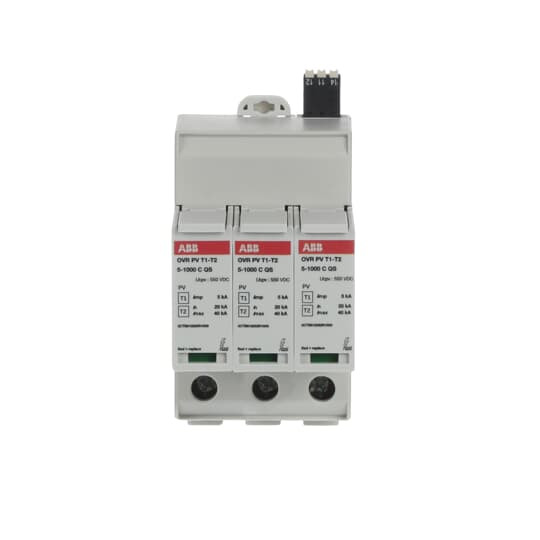

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Überspannungs-Schutzeinrichtung OVR PV T1-T2 schützen elektrische Anlagen vor Blitz-Überspannungen. Sie sind nach IEC 61643-31, DIN EN 50539-11 und UL 1449 Typ 1+2 geprüft. Der Status der Überspannungs-Schutzeinrichtung erfolgt über eine mechanische Funktionsanzeige. OVR mit Telesignal "TS" sind optional mit einem potentialfreien Wechselkontakt ausgestattet und können den Staus zum Beispiel an ein Monitoring-System weitermelden. Die Anwendung ist speziell auf der DC-Seite von Photovoltaik-Anlagen.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,4 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Mit Fernmeldekontakt | ja |
| Anzahl der Leiter (ohne Erde) | 2 |
| Schutzpegel | 3.8 kV |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung DC | 1000 V |
| Prüfklasse Typ 2 | ja |
| Höchste Dauerspannung DC | 1000 V |
| Max. PV-Spannung | 1000 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform DC | ja |
| Max. Ableitstoßstrom (8/20) | 20 kA |
| Kurzschlussfestigkeit (Isccr) | 11 kA |
| Höchste Dauerspannung AC | 1100 V |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 10 A |
| Kurzbeschreibung | SPD Typ 1+2 geprüft, 5 kA für Leerlaufspannungen bis 1.000 V DC Telesignal |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Montageart | sonstige |
| Baugröße | 3 TE |
| Signalisierung am Gerät | optisch |
Angaben zur Marke
ABB
Hersteller
ABB STOTZ-Kontakt GmbH Eppelheimer Str. 82 DE 69123 Heidelberg debitorenbuchhaltung.sas@de.abb.com
