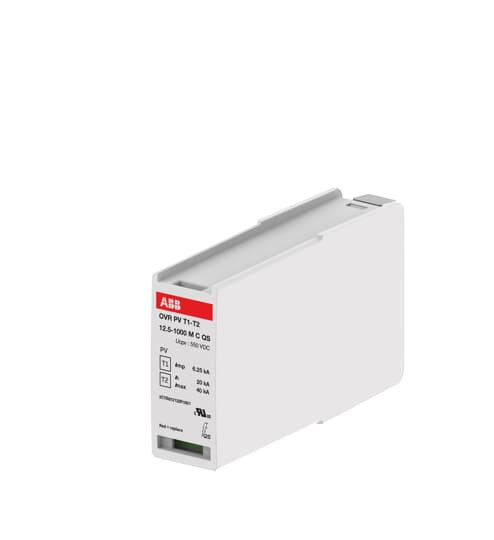

Artikelbild
Abbildung ähnlich
ABB

01293722
ABB OVR PV T1-T2 12.5-1.000 M C QS PV SPD Ty

OVR PV T1-T2 12.5- 4053546034738 2CTB812122R1001
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Ersatzmodule für Überspannungs-Schutzeinrichtung OVR PV T2 mit Funktionsanzeige. Sie sind nach IEC 61643-31, DIN EN 50539-11 und UL 1449 5th Ed Typ 2 geprüft. Die Anwendung ist speziell auf der DC-Seite von Photovoltaik-Anlagen.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 5
Gewicht 0,13
Gewichtseinheit KG
Gewichtbezugsmenge 1
Anzahl der Leiter (ohne Erde) 2
Schutzpegel 3.8 kV
Nennableitstoßstrom (8/20) 20 kA
Nennspannung DC 1000 V
Prüfklasse Typ 2 ja
Höchste Dauerspannung DC 1000 V
Max. PV-Spannung 1000 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform DC ja
Max. Ableitstoßstrom (8/20) 20 kA
Kurzschlussfestigkeit (Isccr) 11 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 10 A
Kurzbeschreibung SPD Erstzmod. f. OVR PV T1-T2 12.5-1.000 Ersatzmodul, 1.000 V
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613
