Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

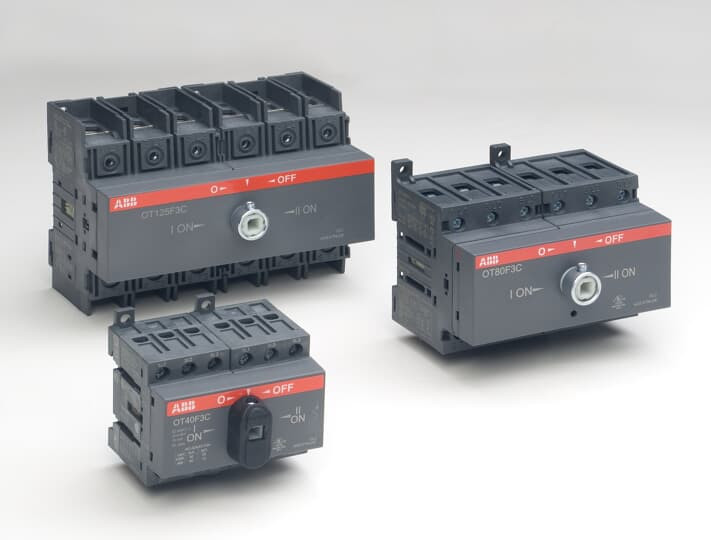

Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen.
Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Platznutzung.
Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen.
Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen.
ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen.
Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.
Merkmale
| Breite | 70 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,25 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 11 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Bemessungsbetriebsspannung | 750 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0.5 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 40 A |
| Schaltleistung bei 400 V | 11 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 23 A |
| Höhe | 68 mm |
| Tiefe | 68 mm |
| Kurzbeschreibung | Lastumschalter 3-polig 40 A, mit schwarzem Knebelgriff I-0-II |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Länge | 188 mm |
| Breite | 52 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 960 |
| Verpackungseinheit | 30 |
| eClass 11.0 - Klasse | 27140307 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Ausführung | mit Abdeckhaube |
| Höhe | 44.5 mm |
| Bauform | Aufbau fix |
| Anzahl der Anschlüsse Flachleiter bis 30 mm | 1 |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 7 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 1 |
| Isolator | ja |
| Oberfläche der Klemme | galvanisch/elektrolytisch verzinkt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Messing |
| Anzahl der Anschlüsse Rundleiter gesamt | 1 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
| 960 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 30 |
| eClass 11.0 - Klasse | 27142301 |
| UNSPSC 14.0801 - Klasse | 39122200 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 400 V |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Breite in Teilungseinheiten | 2.5 |
| Min. Bemessungsspannung | 400 V |
| Anzahl der Kontakte als Schließer | 3 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 214 mm |
| Polzahl | 12 |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Ausführung des elektrischen Anschlusses | Gabel |
| Geeignet für Anzahl Geräte | 12 |
| Max. Bemessungsbetriebsspannung Ue | 400 V |
| Teilungsmaß | 17.7 mm |
| Breite in Teilungseinheiten | 12 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
auf Anfrage
je 1 ST
Merkmale
| Breite | 105 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 22 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Bemessungsbetriebsspannung | 750 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 1 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Schaltleistung bei 400 V | 22 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Höhe | 92 mm |
| Tiefe | 85 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Geeignet für Lasttrennschalter | ja |
| eClass 11.0 - Klasse | 27370414 |
| UNSPSC 14.0801 - Klasse | 39122221 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 140 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Bemessungsbetriebsspannung | 750 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 2.5 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Schaltleistung bei 400 V | 37 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 80 A |
| Höhe | 100 mm |
| Tiefe | 86 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 140 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Bemessungsbetriebsspannung | 750 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 2.5 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
| Schaltleistung bei 400 V | 45 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 90 A |
| Höhe | 100 mm |
| Tiefe | 86 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 105 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Bemessungsbetriebsspannung | 750 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 1.5 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 80 A |
| Schaltleistung bei 400 V | 37 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 75 A |
| Höhe | 92 mm |
| Tiefe | 85 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
