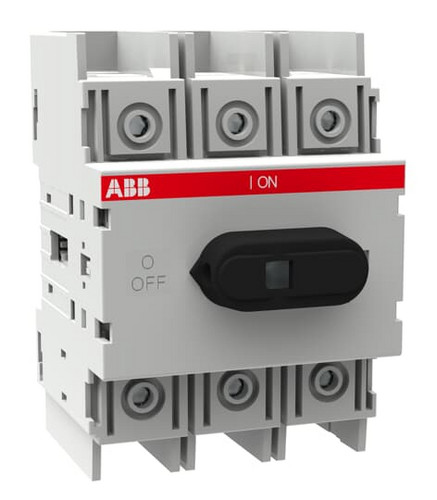

Artikelbild
Abbildung ähnlich
ABB

04550067
ABB OT125M3 Lasttrennschalter 3-polig 125A

OT125M3 6417019135410 1SCA022429R9140
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.

Merkmale

Breite 100 mm
Polzahl 3
Verpackungseinheit 1
Gewicht 0,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365019
Bemessungsdauerstrom Iu 125 A
Ausführung als Hauptschalter ja
Ausführung als Wartungs-/Reparaturschalter ja
Bemessungsbetriebsleistung bei AC-23, 400 V 45 kW
Geeignet für Verteilereinbau ja
Max. Bemessungsbetriebsspannung Ue bei AC 750 V
Bemessungsbetriebsspannung 750 V
Bemessungskurzzeitstromfestigkeit Icw 2.5 kA
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Schaltleistung bei 400 V 45 kW
Bemessungsdauerstrom bei AC-23, 400 V 90 A
Bedingter Bemessungskurzschlussstrom Iq 50 kA
Anzahl der Schalter 1
Höhe 70 mm
Tiefe 74 mm
Kurzbeschreibung Lasttrennschalter 3-polig 125 A, mit schwarzem Knebelgriff DIN-Schienenmontage
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
