auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

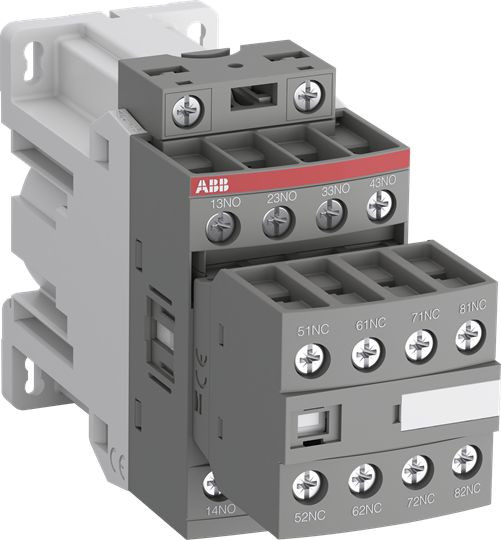

8-polige NFZ-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt. Ihre elektronische Spulenschnittstelle ermöglicht eine direkte Ansteuerung über einen SPS-Ausgang = 24V DC, 300 mA. Sie besitzen einen integrierten Überspannungsschutz, ein zusätzliches Löschglied wird nicht benötigt.
- Integrierte mechanisch gekoppelte Hilfskontakte nach Anhang L der IEC 60947-5-1 mit dem Symbol >Zwangsführung< auf der Bauteilseite.
- Bei Spulencode -30 ist die Polarität an den Spulenanschlüssen (A1+ und A2-) zu beachten.
- Eine große Auswahl an weiterem Zubehör ist verfügbar.
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 12 |
| Gewicht | 0,49 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Anzahl der Hilfskontakte als Schließer | 4 |
| Anzahl der Hilfskontakte als Öffner | 4 |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Höhe | 86 mm |
| Tiefe | 130.5 mm |
| Bemessungsbetriebsstrom | 3 A |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Betriebsspannung bei DC | 6 V |
| Kurzbeschreibung | Hilfsschütz, 24 V DC, 4S + 4Ö, Low Power Consumption |
| Bemessungsschaltstrom | 4 A |
| eClass 11.0 - Klasse | 27371001 |
| UNSPSC 14.0801 - Klasse | 39122307 |
| Montageart | DIN-Schiene/Schraube |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
