Abbildung ähnlich

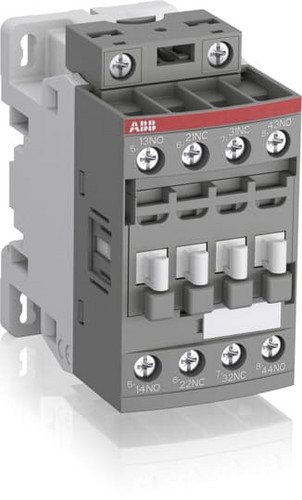

01588947 ABB NF22E Hilfsschütz 100-250V AC/DC
NF22E-13
3471523100138
1SBH137001R1322
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 27 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die 4-poligen NF-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Sie besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NF-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 27 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Montageart | DIN-Schiene/Schraube |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei DC | 100 - 250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Kurzbeschreibung | NF22E-13 Hilfsschütz 100-250V 50/60Hz / DC, 2S+2Ö |
| Höhe | 86 mm |
| Tiefe | 77 mm |
| Bemessungsbetriebsstrom | 3 A |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Betriebsspannung bei DC | 6 V |
