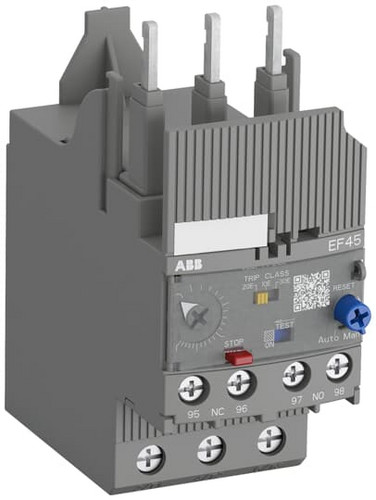

01588390 ABB EF45-45 Elektronisches Überlastrelais
EF45-45
4013614403972
1SAX221001R1102
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
EF45 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).
Merkmale
Breite | 45 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Gewicht | 0,28 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364900 |
Montageart | Direktanbau |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Auslöseklasse | einstellbar |
Anschlussart Hauptstromkreis | Schraubanschluss |
Einstellbarer Strombereich | 15 - 45 A |
Reset-Funktion automatisch | ja |
Reset-Funktion Taster | ja |
Kurzbeschreibung | EF45-45 Elektronisches Überlastrelais 15-45 A, Auslöseklasse einstellbar |
Höhe | 104.7 mm |
Tiefe | 86 mm |
Spannungsart der Betriebsspannung | AC |
Bemessungsschaltstrom | 45 A |
Betriebsspannung bei AC 50 Hz | 690 V |
Betriebsspannung bei AC 60 Hz | 690 V |
Betriebsspannung bei DC | 690 V |
