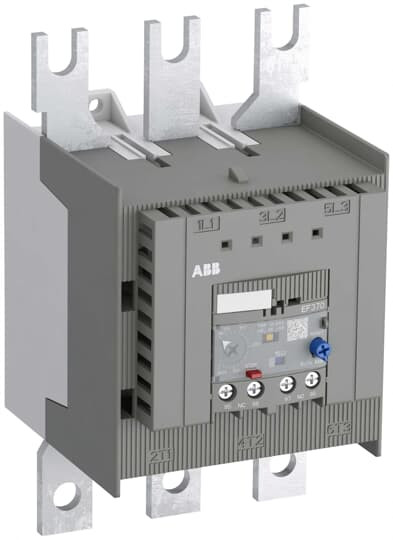

Abbildung ähnlich
02549702 ABB EF370-380 Elektronisches Überlastrelais
EF370-380
4013614442216
1SAX611001R1101
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Selbstversorgende elektronische Überlastrelais EF370 schützen Motoren im Überlastfall oder bei einem Phasenausfall zuverlässig gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.
Sie sind kompatibel mit Standardmotoranwendungen und besitzen einen weiten Einstellungsbereich, eine hohe Genauigkeit und Betriebstemperaturbereich, und die Möglichkeit aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen.
Die EF370 können direkt an AF265, AF265 und AF370 Schütze angeschlossen werden, oder sind separat auf Montageplatten montierbar.
Eine manuelle oder automatische Rückstellung ist auswählbar, Temperaturkompensation, TEST- und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner). EF370 besitzen eine ATEX-Zulassung.
Merkmale
| Breite | 105 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1,34 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Auslöseklasse | einstellbar |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 115 - 380 A |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
| Höhe | 187.6 mm |
| Tiefe | 122.8 mm |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 380 A |
| Betriebsspannung bei AC 50 Hz | 1000 V |
| Betriebsspannung bei AC 60 Hz | 1000 V |
| Betriebsspannung bei DC | 1000 V |
| Kurzbeschreibung | EF370-380 Elektonisches Überlastrelais 115-380 A, Auslöseklasse einstellbar |
