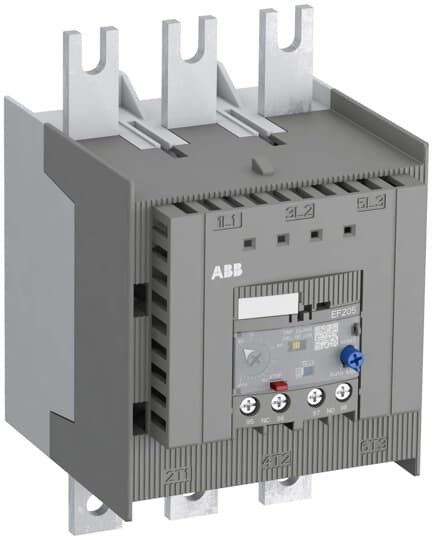

Abbildung ähnlich
02549701 ABB EF205-210 Elektronisches Überlastrelais
EF205-210
4013614442223
1SAX531001R1101
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Selbstversorgende elektronische Überlastrelais EF205 schützen Motoren im Überlastfall oder bei einem Phasenausfall zuverlässig gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.
Sie sind kompatibel mit Standardmotoranwendungen und besitzen einen weiten Einstellungsbereich, eine hohe Genauigkeit und Betriebstemperaturbereich, und die Möglichkeit aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen.
Die EF205 können direkt an AF190 und AF205 Schütze angeschlossen werden, oder sind separat auf Montageplatten montierbar.
Eine manuelle oder automatische Rückstellung ist auswählbar, Temperaturkompensation, TEST- und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner). EF205 besitzen eine ATEX-Zulassung.
Merkmale
| Breite | 105 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1,26 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Auslöseklasse | einstellbar |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 210 - 63 A |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
| Höhe | 171 mm |
| Tiefe | 122.8 mm |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 210 A |
| Betriebsspannung bei AC 50 Hz | 1000 V |
| Betriebsspannung bei AC 60 Hz | 1000 V |
| Betriebsspannung bei DC | 1000 V |
| Kurzbeschreibung | EF205-210 Elektronisches Überlastrelais 63-210 A, Auslöseklasse einstellbar |
