Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

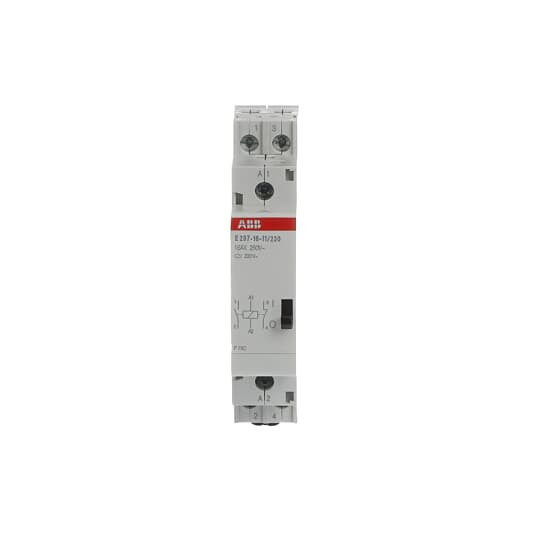

Installationsrelais E297 sind elektromagnetisch betätigte Kleinschütze mit 18mm Breite (1 Moduleinheit). Mit diesen Installationsrelais kann eine zuverlässige Verbraucher-Steuerung konzipiert werden. In der Regel werden die Installationsrelais über einen Steuerschalter (Dauerkontakt) dort eingesetzt, wo z.B. eine Beleuchtung, eine Klimaanlage, ein Ventilator oder
ähnliches gesteuert werden soll. Das Gerät bleibt in der Ein-Stellung solange die Steuerspannung an der Spule anliegt. Wird die Steuerspannung unterbrochen, fällt das Installationsrelais immer in die Ruhestellung (Aus-Stellung) zurück. Dank der optimalen Schaltleistung eignen sie sich auch für Anwendungen in industrieller Umgebung und in Situationen, in denen es notwendig ist, die Kontrolle über leistungsstärkere
Verbraucher (wie z.B. mehrere Beleuchtungsgruppen) sicherzustellen.
Durch die Verwendung einer optimierten Spule (geringe Verlustleistung = niedrigere Betriebstemperatur) wird ein störungsfreier und sicherer Einsatz im Elektroverteiler gewährleistet. Die leisen Schaltgeräusche und das brummfreie Magnetsystem rechtfertigen auch einen Einsatz in öffentlichen Gebäuden und in privaten Haushalten. Die Installationsrelais können je nach Typ mit gängigen AC/DC-Steuerspannungen angesteuert werden und sind für einen Bemessungsstrom von 16 A ausgelegt.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Einbautiefe | 62 mm |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 1 |
| Frequenz der Steuerspannung 1 | 0 - 50 Hz |
| Frequenz der Steuerspannung 2 | 0 - 50 Hz |
| Versorgungsspannung | 250 V |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |
| Kurzbeschreibung | Installationsrelais Spule 230 V AC, 16 A, 1 Öffner + 1 Schließer |
| eClass 11.0 - Klasse | 27142309 |
| UNSPSC 14.0801 - Klasse | 39122300 |
