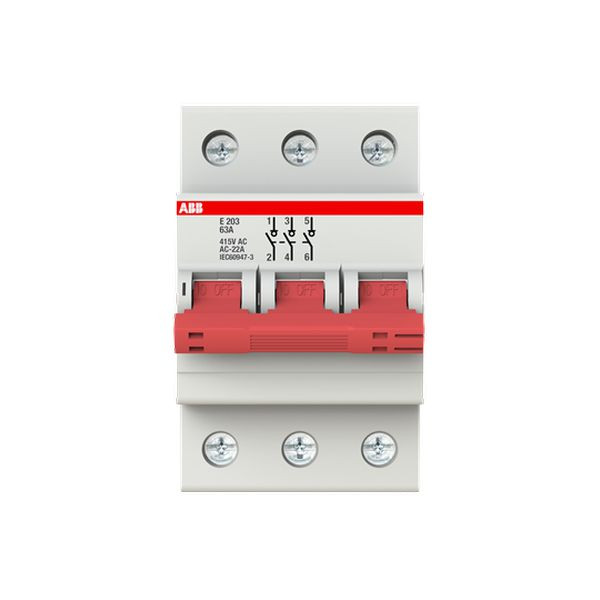

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 3 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
System pro M compact
Baureihe E200
nach VDE 0660, Teil 107 bzw. IEC 947-3, für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN EN 60715,
Einbautiefe:70 mm, Einbaubreite: pro Pol = 17,5 mm = 1 Modul
Schaltvermögen: 1,25 x ln1, 1,1 x Un cos phi 0,3 nNach DIN VDE 60947.-3 bzw. IEC 947-3, Trennereigenschaften nach DIN EN 60947-3
Kurzschlußfestigkeit: E 200 = 25 kA in Reihe mit NH 00 100 A gl, oder Hauptsicherungsautomat S 700
Bemessungsspannung: 230/400 AC 50/60 Hz
Anschlußquerschnitt: 2,5 bis 50 mm2, Berührungsschutz nach DIN EN 50274 (DIN VDE 0660 T514) (BGV A2) Lasttrennschalter E 200 für DIN-Schienen-Montage entsprechend DIN EN 60715 mit Bemessungsströmen von 80 – 125 A verfügbar und bedingtem Bemessungskurzschlussstrom von 25kA. Anbau von zusätzlichen Hilfskontakten S2C-H6R möglich. Schnelles Entfernen ohne Demontage der Phasenschiene möglich und Einsatz von unverlierbare Schrauben. Verriegelungsvorrichtung als Zubehör verhindert nicht zulässiges ON/OFF-Schalten. Zertifiziert nach Zulassungen VDE, CCC, EAC, KEMA
Baureihe E200
nach VDE 0660, Teil 107 bzw. IEC 947-3, für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN EN 60715,
Einbautiefe:70 mm, Einbaubreite: pro Pol = 17,5 mm = 1 Modul
Schaltvermögen: 1,25 x ln1, 1,1 x Un cos phi 0,3 nNach DIN VDE 60947.-3 bzw. IEC 947-3, Trennereigenschaften nach DIN EN 60947-3
Kurzschlußfestigkeit: E 200 = 25 kA in Reihe mit NH 00 100 A gl, oder Hauptsicherungsautomat S 700
Bemessungsspannung: 230/400 AC 50/60 Hz
Anschlußquerschnitt: 2,5 bis 50 mm2, Berührungsschutz nach DIN EN 50274 (DIN VDE 0660 T514) (BGV A2) Lasttrennschalter E 200 für DIN-Schienen-Montage entsprechend DIN EN 60715 mit Bemessungsströmen von 80 – 125 A verfügbar und bedingtem Bemessungskurzschlussstrom von 25kA. Anbau von zusätzlichen Hilfskontakten S2C-H6R möglich. Schnelles Entfernen ohne Demontage der Phasenschiene möglich und Einsatz von unverlierbare Schrauben. Verriegelungsvorrichtung als Zubehör verhindert nicht zulässiges ON/OFF-Schalten. Zertifiziert nach Zulassungen VDE, CCC, EAC, KEMA
Merkmale
| Verpackungseinheit | 36 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 3 |
| Verpackungseinheit | 1152 |
| Gewicht | 0,29 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 400 V |
| Kurzbeschreibung | Trennschalter 3P, 63 A, Schaltgriff grau, Änderung Ursprung + Gebrauchskategorie |
| eClass 11.0 - Klasse | 27142301 |
| UNSPSC 14.0801 - Klasse | 39122200 |
| Bemessungsabschaltvermögen | 25 kA |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Baugröße (nach DIN 43880) | 3 |
