Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

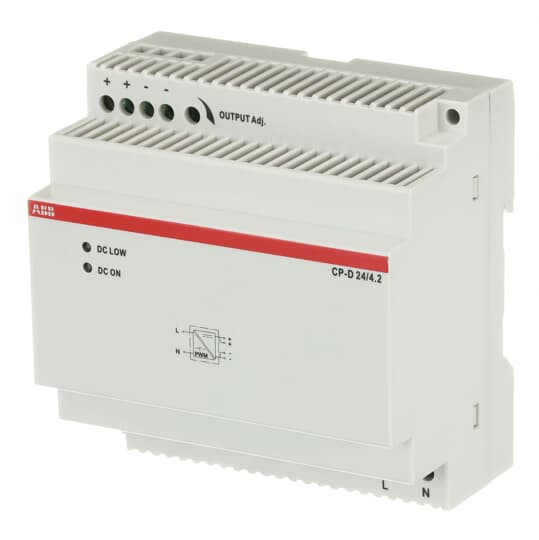

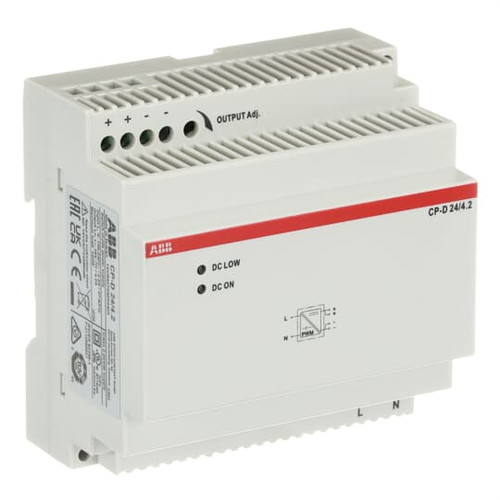

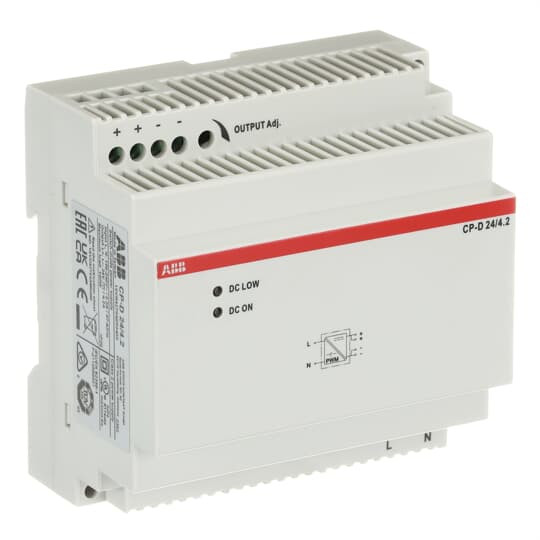

Die modularen Netzteile in MDRC-Bauweise der Baureihe CP-D (modulare DIN-Schienenkomponenten) können optimal in Verteiler installiert werden. Diese Baureihe umfasst Geräte mit Ausgangsspannungen von 12 V DC und 24 V DC bei einem Ausgangsstrom von 0,42 A bis 4,2 A. Dank des hohen thermischen Wirkungsgrads und der damit verbundenen niedrigen Verlustleistung und niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden. Alle Geräte haben eine U/I-Ausgangskennlinie (Fold-forward-Verhalten). Die Netzteile der Baureihe CP-D sind gemäß allen geltenden internationalen Normen zugelassen.
Merkmale
| Breite | 89.9 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85044090 |
| Höhe | 91 mm |
| Tiefe | 57.5 mm |
| Einbauhöhe | 91 mm |
| Leistungsaufnahme | 114.4 VA |
| Einbaubreite | 89.9 mm |
| Geeignet für Reiheneinbau | ja |
| Leistungsabgabe | 100 W |
| Ausgangsspannung geregelt | ja |
| Tragschienenmontage möglich | ja |
| Stabilisiert | ja |
| 1. Ausgangsspannung | 24 V |
| Bemessungsversorgungsspannung bei AC 50 Hz | 264 - 90 V |
| Bemessungsversorgungsspannung bei AC 60 Hz | 264 - 90 V |
| Bemessungsversorgungsspannung bei DC | 120 - 375 V |
| Kurzschlussfest | ja |
| Max. Ausgangsstrom 1 | 4.2 A |
| Breite in Teilungseinheiten | 5 |
| Nennwert Ausgangsspannung 1 | 24 V |
| Nennwert Ausgangsstrom 1 | 4.2 A |
| Kurzbeschreibung | Netzteil In: 100-240VAC Out: 24VDC/4.2A |
| eClass 11.0 - Klasse | 27040701 |
| UNSPSC 14.0801 - Klasse | 39121004 |
