Artikelbild
Abbildung ähnlich
ABB

04552210

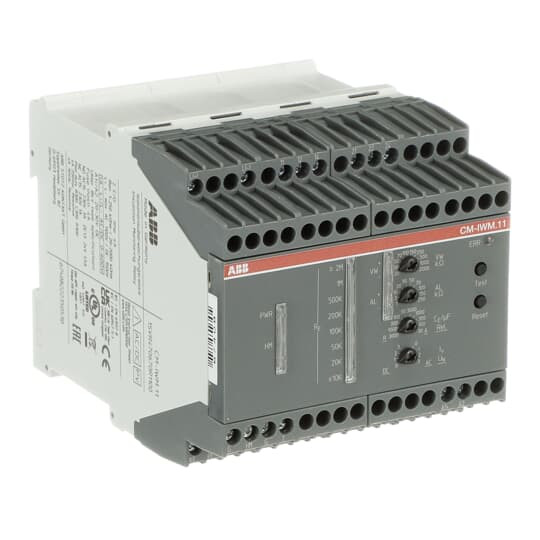

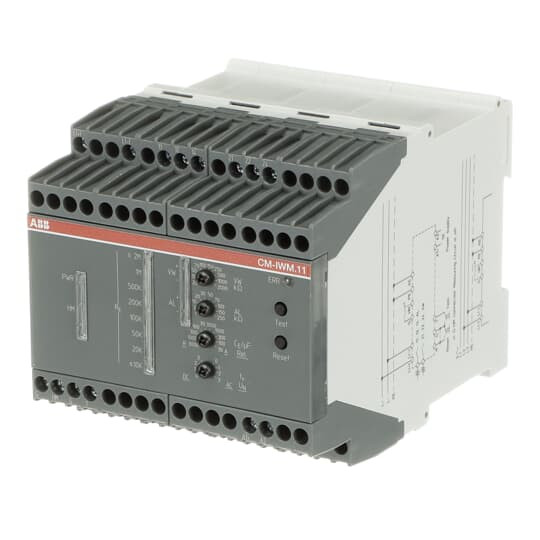

ABB CM-IWM.11 Isolationsüberwachungsrelais 2

CM-IWM.11 4013614515323 1SVR470670R1100
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

CM-IWM.11 Isolationsüberwachungsrelais – Präventiver Brand- und Systemschutz – Schnelle Fehlerlokalisierung durch selektive Erdschlusserkennung bis L+ und L- – Universelle Anwendung in nicht geerdeten DC- / AC- und gemischten IT-Netzwerken bis zu 1500 V Nennspannung – Geeignet für große Netzableitkapazitäten bis zu 3000 µF – Einfachste Einstellung über rastende Drehschalter – Zur Überwachung von Photovoltaikanlagen, auch mit Dünnschicht-Technologie – Optimierte Messdauer - normalerweise kürzer als mit bekannten Messmethoden oder Messverfahren – Überwachung auch bei spannungsfreiem Netz – Leitungsbrucherkennung im Messkreis – Keine zusätzliche Vorschaltmodule erforderlich

Merkmale

Breite 90 mm
Verpackungseinheit 1
Gewicht 0,5
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ansprechwert Impedanz 1 20 - 2000 kOhm
Ansprechwert Impedanz 2 20 - 2000 kOhm
Kurzbeschreibung Isolationsüberwachungsrelais 2We, 1-250kOhm, 0.02-20MOhm, 24VDC
Spannungsmessbereich 0 - 1000 V
Externe Stromversorgung erforderlich ja
Bemessungsbetriebsfrequenz 1000 - 16 Hz
Versorgungsspannung bei DC 24 V
Betriebsspannung bei AC 50 Hz 230 V
Betriebsspannung bei AC 60 Hz 230 V
eClass 11.0 - Klasse 27371807
UNSPSC 14.0801 - Klasse 39122300
Netzableitkapazität 3000 µF
Höhe 3.5433 mm
Tiefe 121 mm
Anzeige des Isolationswertes ja
Fehlerspeicherung möglich ja
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Wechsler 2
