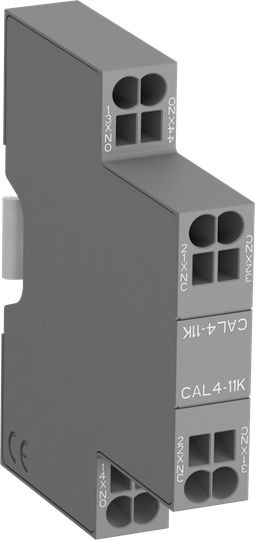

Abbildung ähnlich
04548194 ABB CAL4-11K Hilfsschalterblock 2-polig 1S+1
CAL4-11K
3471523131262
1SBN010134R1011
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.
Typen von Hilfskontaktblöcken für frontseitige Montage:
– CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten
– CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner
– CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.
Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).
Typen von Hilfskontaktblöcken für seitliche Montage:
– CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.
Zum Anbau auf der rechten bzw. linken Seite des Schützes.
Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 300 |
| Gewicht | 0,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Seitenanbau |
| Ausführung | aufsteckbar |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |
| Fassung | ohne |
| Kurzbeschreibung | CAL4-11K Hilfskontaktblock 2-polig / 1S+1Ö / Push-In-Anschluss |
