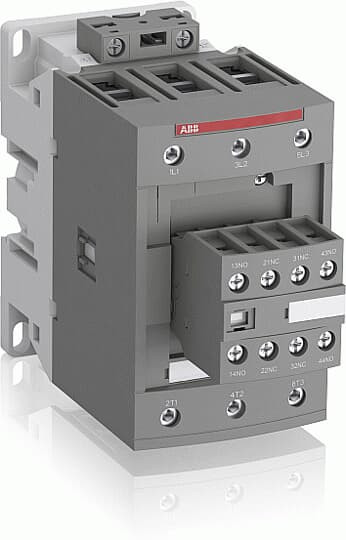

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Merkmale
| Breite | 70 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 1,22 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369040 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 80 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 125 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 250 - 500 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 250 - 500 V |
| Bemessungssteuerspeisespannung Us bei DC | 250 - 500 V |
| Bemessungsbetriebsleistung NEMA | 37.285 kW |
| Höhe | 125.5 mm |
| Tiefe | 149 mm |
| Betriebsspannung bei AC 50 Hz | 1000 - 690 V |
| Betriebsspannung bei AC 60 Hz | 1000 - 690 V |
| Kurzbeschreibung | Schütz, 37 kW, 250-500 V 50/60 Hz / DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
