Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 21 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

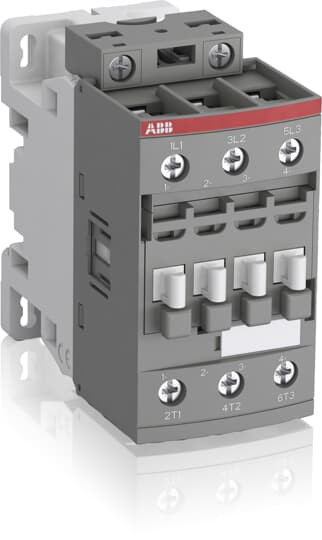

Die 3-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 21 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 26 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 60 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 60 V |
| Bemessungssteuerspeisespannung Us bei DC | 20 - 60 V |
| Bemessungsbetriebsleistung NEMA | 7.457 kW |
| Kurzbeschreibung | Schütz, 11 kW, 24-60 V 50/60 Hz / 20-60 V DC |
| Höhe | 86 mm |
| Tiefe | 86 mm |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
