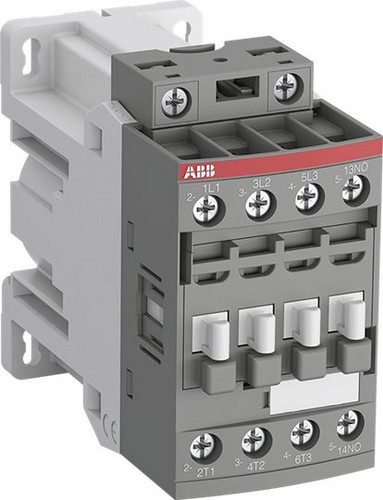

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die 3-poligen Schütze AF16Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -30 ermöglichen die direkte Ansteuerung durch =24V DC 250mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 12 |
| Gewicht | 0,43 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Höhe | 86 mm |
| Tiefe | 97 mm |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Kurzbeschreibung | Schütz, 7,5 kW, 24 V DC, Low Power Consumption |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
